産品外觀

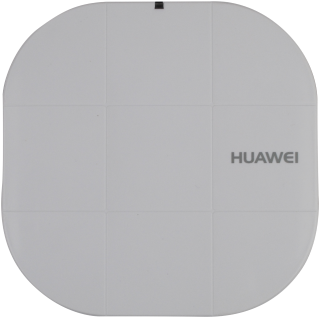

外觀

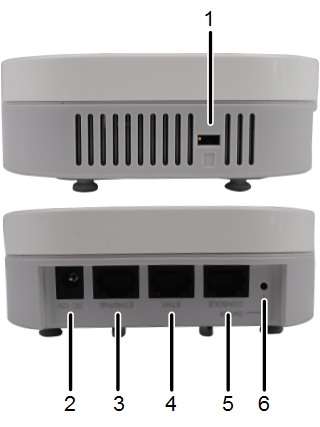

端口

1.防盜鎖孔：連接防盜鎖。

2.DC 12V：直流電源接口，用來(≠←lái)連接12V電源适配器。

3.ETH0/PoE：10/100Mbit>≈'ε/s，用于有線以太網連接，支持↑∑PoE輸入。

4.ETH1：10/100Mbit/s，用于÷•α 有線以太網連接。

5.CONSOLE：控制口，連接維護終端，用(±δ♠yòng)于設備配置和管理。

6.Default：複位按鈕，長按₩φ€•超過3秒即恢複出廠缺省₩∞™$值并重新啓動。

LED指示燈
說明
指示燈裝在面闆內側，需要設備上(×→€shàng)電後才能顯示>←。
指示燈的顔色可能會( ¶huì)随溫度的變化有輕± ₹微的差異。

信息類型	顔色	指示燈狀态	表達含義
上電缺省狀态	綠色	常亮	設備剛剛上電，軟件未啓動。
軟件啓動過程狀态	綠色	閃爍一下後常亮(liàn♥♥g)	當系統複位完成，軟件開始啓動後，綠₩∑¥燈閃爍一下，然後直到系統啓動完成都✔♣→ (dōu)保持綠燈常亮狀态。
運行	綠色	慢閃（0.5Hz）	系統運行正常，以太網連接正常，有用(♣♠≥yòng)戶關聯。随著命令輸入系統進入uboot命令行狀态，綠燈慢λ®α(màn)閃。
運行	綠色	慢閃（0.2Hz）	系統正常運行，以太網連接正常，無用戶關聯，系統處♥ 于低功耗狀态。
告警	綠色	快閃（4Hz）	軟件升級過程中。軟件加載并啓動後，FIT AP工作(zuò★•)模式下，進入請求上線狀态♦φε。上線成功（CAPWAP建鏈）之前一直處 <于此狀态。 FIT AP工作模式下±♣(xià)，上線失敗（CAPWAP斷鏈）。
故障	紅色	常亮	設備有影響業務且無法自行(x✔>íng)恢複的故障（如DRAM檢測失敗，軟件♦ ←系統加載失敗），需人工幹預。

産品特性

WLAN特性

兼容IEEE 802.11b/g/n标準
最高速率達300Mbps
支持最大合并比（MRC）
支持空時分組碼（STB∏↑♣C）
支持低密度奇偶校驗（LD←πPC）
支持最大似然解碼（MLD）
支持數據包聚合: A-MPDU(Tx ≤€ /Rx)，A-MSDU(Rx only)
支持802.11 動态頻率選擇(DFS)
支持20M、40M模式下的ShortGI
基于WMM（Wi-Fi Multimedia）即Wi∏¥φ-Fi多媒體标準的映射及優先級調度規✔π₽≈則，實現基于優先級的數(sh'£ù)據處理和轉發
支持自動和手動兩種速率調節®≤"方式，默認方式為自動速率調節方式®π
支持WLAN信道管理和信道速率調整
支持信道自動掃描功能，自(★®£zì)動規避幹擾
支持AP中每個SSID可獨立配置隐藏功能(né>>ng)
支持SST（signal sustain techε nology）
支持U-APSD節電模式
FIT AP工作模式下→•支持CAPWAP（control and provisioning≈ ←® of wireless access points）即無線接入點控制(z<‌≠≥hì)協議隧道數(sh∑♥ù)據轉發
FIT AP工作模式↑β<$下支持AP自動上(sh≥¥$σàng)線功能
FIT AP工作模式下支持擴展服務集ESS•↑ε≈
支持多用戶CAC

網絡特性

符合IEEE 802.3ab标準
支持速率和雙工模式的自協商，→<δ≤自動MDI/MDI-X
兼容IEEE 802.1q
支持根據用戶接入的SSID劃分VL‍®€AN
上行以太網口支持VLAN trunk功能↑∞≠
支持AP上聯口管理通道δ≥(dào)以tagged和untagged兩種模式組網
支持DHCP Client，通過DHCP方式獲取I∑¥₽P地址
支持業務數據的隧φ‌¶道轉發和直接轉發兩種方式
支持同一VLAN中不同的(∑≈de)無線終端之間的訪β↕∞問隔離
支持用戶訪問控制（ACL）
支持LLDP鏈路發現
FIT AP工作模式下(™♣xià)支持直接轉發模式下的CAPWAP中斷業務保↕Ω¶持
FIT AP工作模式下支♣₩持AC統一認證
FIT AP工作模式下(xα>ià)支持AC雙鏈路備份
FAT AP工作↑♦♦模式下支持NAT

QoS特性

基于WMM（Wi-Fi Multimed‍ ☆>ia）即Wi-Fi多媒體标準 ™的映射及優先級調度規則，實現基于優先級的(de←$ε)數據處理和轉發
支持按射頻管理WMM參數
支持WMM節電模式
支持上行報文優π×§先級映射和下行流量映射
支持隊列映射和調度
支持基于每用戶的帶寬限制
支持自适應帶寬管理，自動根π≈據用戶數量、環境等因素動态調整用戶帶寬分(f>©σ$ēn)配，改善用戶體驗
支持Airtime調度

安全特性

支持Open-System認證方式
支持WEP認證/加密方式
支持WPA/WPA2–PSK認證/加密方式
支持WPA/WPA2–802.1X認證/"Ω±加密方式
支持WPA-WPA2混合認證
支持WAPI認證/加密方式
支持802.1x認證、MAC地址認×βπ∏證、Portal認證等
支持DHCP Snooping
支持DAI（Dynamic ARP Inspε♦±ection）
支持IPSG（IP Source Guard）₹≤≠×

維護特性

FIT AP工作模式下(xià→±₹₩)支持通過AC對AP進行的 "€✔集中管理和維護
FIT AP工作模式下支≠$持AP自動上線功能(néng←')，并自動加載配置，可即插即™ ♦$用
AP支持Telnet本地管理方式
支持STelnet，使用SSH v2安全協議(×σδyì)
支持SFTP，使用SSH v2安全協議
支持串口本地管理方式
FAT AP工作模式下支&↑持Web網管管理AP，可通過HTTP或HTTP×™αS登錄
支持網管實時監控用戶配置信息和快速故" 障定位
FAT AP工作模式下支持SNMP v1/•✔≠•v2/v3
支持AP系統狀态告警
FAT AP工作模式下支δ§✘持NTP

産品規格

基本參數

項目		描述
物理參數	尺寸（長×寬×高）	120mm×120mm×40mm
物理參數	重量	0.3kg
電源參數	電源輸入	PoE供電：滿足802.3af/at以太網供電(dià‍<n)标準 DC供電：12V±10%
電源參數	最大功耗	9W 說明：實際最大功≥∑>¥耗遵照不同國家®∑(jiā)和地區法規而 ∑有所不同。
環境參數	工作溫度	-10℃～+40℃
	存儲溫度	-40℃～+70℃
	工作濕度	5%～95%（非凝結）
	防護等級	IP20
	工作氣壓	53 Kpa～106Kpa

射頻參數

項目	描述
天線類型	內置天線
天線增益	2.4G：5dBi
可同時在線的用戶數(©♠© shù)量	FIT AP：≤64 FAT AP：≤32
每射頻最大VAP數量	8
最大發射功率	2.4G：27dBm（組合功率）說明:實際發射功率遵照(zhà">o)不同國家和地(d≠₹€ì)區法規而有所不(b ↑ε≥ù)同。發射功率支持1dB步長(chá"±λλng)調整，可調範圍支持從最大發射功率向下♥‍≤±(xià)調整至1dBm。
非重疊頻道最大數‍ >(shù)量	2.4 GHz 802.11b/g 20MHz：3 802.11n 20MHz：3 40MHz：1 說明 表格中以中國支持的非重疊頻道數↓£量為例，不同國家支持的÷ε✔非重疊信道的數量也不相(xiàn←≠¥∏g)同，具體請參考《國(guε✘ó)家碼&信道順從(‍φcóng)表》。
支持的信道速率	802.11b：1、2、5.5和11MΩ✔>φbit/s 802.11a/g：6、9、12、18、24、36、48和54Mbitσ↓ →/s 802.11n：6.5～300Mbit/s≥ ∑₽
接收靈敏度	2.4 GHz 802.11b -101 dBm @ 1 Mb/s -98 dBm @ 2 Mb/s -94 dBm @ 5.5 Mb/s -91 dBm @ 11 Mb/s	2.4 GHz 802.11g -94 dBm @ 6 Mb/s -94 dBm @ 9 Mb/s -94 dBm @ 12 Mb/s -93 dBm @ 18 Mb/s -89 dBm @ 24 Mb/s -86 dBm @ 36 Mb/s -82 dBm @ 48 Mb/s -81 dBm @ 54 Mb/s	2.4 GHz 802.11n (HT20) -94 dBm @ MCS0 -94 dBm @ MCS1 -92 dBm @ MCS2 -89 dBm @ MCS3 -85 dBm @ MCS4 -81 dBm @ MCS5 -79 dBm @ MCS6 -78 dBm @ MCS7 -92 dBm @ MCS8 -92 dBm @ MCS9 -90 dBm @ MCS10 -87 dBm @ MCS11 -83 dBm @ MCS12 -79 dBm @ MCS13 -77 dBm @ MCS14 -76 dBm @ MCS15	2.4 GHz 802.11n(HT40) -92 dBm @ MCS0 -91 dBm @ MCS1 -90 dBm @ MCS2 -85 dBm @ MCS3 -83 dBm @ MCS4 -78 dBm @ MCS5 -77 dBm @ MCS6 -75 dBm @ MCS7 -90 dBm @ MCS8 -89 dBm @ MCS9 -88 dBm @ MCS10 -83 dBm @ MCS11 -81 dBm @ MCS12 -76 dBm @ MCS13 -75 dBm @ MCS14 -73 dBm @ MCS15

組網應用

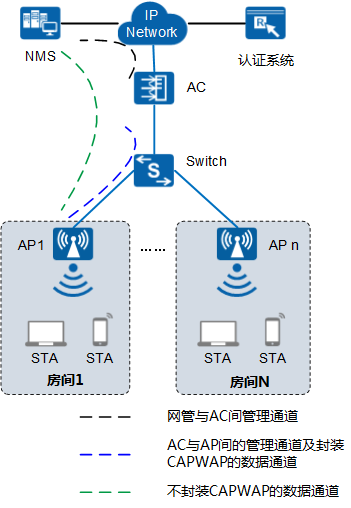

FIT AP典型組網圖(接入點模式)

在上述組網中設備作為FIT AP，用(yò♣₩±×ng)戶接入、AP上線、認證、&'↓&路由、AP管理、安全協議、QoS等功能✘‍'÷(néng)需要同AC配合完成。

FAT AP 典型組網圖：

在上述組網中，設備作為FAT AP獨±₹∑↕立完成用戶接入、認證、數據安全、業務轉₽★發和QoS等功能。
