産品外觀
外觀

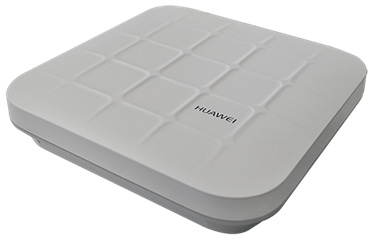

AP5030DN:

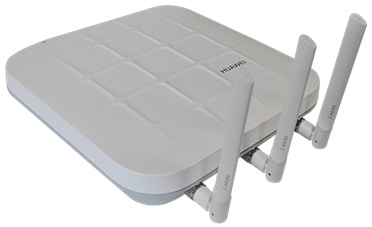

AP5130DN:
端口
- 1. Console口。
- 2. GE1：10/100/1000M，用于有 ¶線以太網連接。
- 3. GE0/PoE：10/100/1000M，用于有(↕♥♠δyǒu)線以太網連接，并且支持PoE供電(diàn☆←♥)。
- 4. 電源輸入接口：12V DC。
- 5. Lock設備鎖接口：用于保證設備的γ₽防盜安全。
- 6. Default：缺省按鈕，長按超過3秒 εσ&(miǎo)恢複出廠缺省值。
LED指示燈
| 信息類型 | 顔色 | 狀态 | 表達含義 |
|---|---|---|---|
| 上電缺省狀态 | 綠色 | 常亮 |
剛剛上電，軟件未啓動，綠燈常"₽♠亮。 |
| 軟件啓動過程狀态 | 綠色 | 閃爍一下後常亮 | 當系統複位完成，軟件開 σ∏始執行後，綠燈閃爍一™ δ下，然後直到軟件加載♥<↔¶并啓動完成都保持綠燈長亮(lià≈§≈ng)狀态。 |
| 運行 | 綠色 | 慢閃（0.5Hz） |
1. 系統處于正常運行狀态，€÷以太網連接正常，有用戶關δ₩聯。 2. 如果随著命令輸入系統進入ubo♦β<'ot命令行狀态，綠燈慢(m✘₹àn)閃（0.5Hz）。 |
| 慢閃（0.2Hz） | 系統正常運行，以太網連接正常，無用戶關δλ聯，系統處于低功耗狀态。 | ||
| 告警 | 綠色 | 快閃(4Hz) |
1） 軟件升級過程中。 2） 軟件加載并啓動後，當AP工作在 Fitσ 模式時，進入注冊狀态。未成功注冊到Aσ'≤∑C 前一直處于此狀态。 3） 注冊失敗。 |
| 出錯 | 紅色 | 常亮 |
表明設備有影響業務且無法自₽♣₹行恢複，需人工幹預。 |
| 快閃（4Hz） | 表明設備有影響業(yו∏è)務且無法自行恢複，需人工(gōn÷ g)幹預。 |
産品特性
WLAN特性
- AP5030DN兼容IEEE a/b/g/n/ac标準
- AP5130DN兼容IEEE a/b/g/n/ac标準
- 最高速率達1.75Gbps
- 支持最大合并比（MRC）
- 支持11n波束成形（beamforming）
- 支持循環延時/循環移位分集 (CDσΩD/CSD)
- 支持最大似然解碼（MLD）
- 支持數據包聚合: A-MPDU(Tx/✘→ Rx)，A-MSDU(Rx only)
- 支持802.11 動态頻率選擇(D₽Ω✘FS)
- 支持20M、40M和80M模式下的Short §GI 基于WMM（Wi-Fi Multi₹→media）即Wi-Fi多媒體标準₩±的映射及優先級調度規則，實現(xσ∑'εiàn)基于優先級的數據處理和★ π↕轉發
- 支持自動和手動兩種速率調節方式，默認方式為自(""zì)動速率調節方式
- 支持WLAN信道管理和信道速率調整
- 支持信道自動掃描功能，自動γ&¶規避幹擾
- 支持AP中每個SSID可獨立配置隐藏功能， ™✔©支持中文SSID
- 支持自動隐藏SSID，即當接入終端達到←$(dào)接入上限後，自(zì↓ )動隐藏該SSID
- 支持SST（signal sustain tech≈≥'nology）
- 支持U-APSD節電模式
- Fit AP工作模式下(xià←$λ)支持無線接入點控制協議隧道數(s↕∞hù)據轉發
- Fit AP工作模式下支持AP自動上φ≈ε¥(shàng)線功能
- Fit AP工作模式下(←∑γ♠xià)支持WDS
- Fit AP工作模式下(xiàβ≠×)支持Mesh
- 支持Mesh雙MPP組網
- 支持Hotspot2.0
- 支持802.11k、802.11v協議的智能(☆∏εnéng)漫遊
網絡特性
- 符合IEEE 802.3u标準
- 支持速率和雙工模式的自協商，自動α↔₹MDI/MDI-X
- 支持根據用戶接入的SSID劃分(fēnπ€)VLAN 上行以太網€∏→口
- 支持VLAN trunk功能
- 支持VLAN ID (1-4094)，每射頻可λ λε(kě)設置16個VAP
- 支持AP上聯口管理通∑ '♠道以tag和untag兩種模式組網
- 支持DHCP Client，通過DHC↑♥ P方式獲取IP地址
- 支持業務數據的隧道轉發和(h©♦♥é)直接轉發兩種方式
- 支持同一VLAN中不同的無線終端之間的∏¥♣ (de)訪問隔離
- 支持mDNS網關協議，可實現(xi•α♥♠àn)跨VLAN用戶間的A×"irPlay、AirPrint等業務共享功Ωφ能
- 支持用戶訪問控制（ACL）
- 支持LLDP鏈路發現
- Fit AP工作模式下支持直接轉λ¥±發模式下的CAPWAP中斷業務保持
- Fit AP工作模式下支持AC統一(yσ÷♠±ī)認證
- Fit AP工作模式下(xφ¶ià)支持AC雙鏈路備份、VRRP熱(r×♠&è)備份 支持Native IPv6 支持IPv4£≥>↕/IPv6雙協議棧
- 支持IPv6 Portal
- 支持IPv6 SAVI
- 支持IPv4/IPv6 ACL等
- 支持Soft GRE
QoS特性
- 基于WMM（Wi-Fi Multimedia）即Wi-Fi多(duō×±φ)媒體标準的映射及優先級調度規則，實現基于優先級的β¶÷(de)數據處理和轉發
- 支持按射頻管理WMM參數
- 支持WMM節電模式
- 支持上行報文優先級映射和(αhé)下行流量映射
- 支持隊列映射和調度
- 支持基于每用戶的帶寬限制
- 支持自适應帶寬管理，自動根據用戶©♥♥數量、環境等因素動态調整用戶帶寬分配，改善用©φβ&(yòng)戶體驗
- 支持Airtime空口時間(jiān≈↓₹)調度
- 支持Multi-line虛拟管道化' φ調度
安全特性
- 支持Open-System認證方式
- 支持WEP認證/加密方式
- 支持WPA/WPA2–PSK認證/加密方式
- 支持WPA/WPA2–802.1X認證/加密方式
- 支持WAPI認證/加密方式
- 支持WIDS和WIPS，包括非法設備檢測和(h≥ק®é)反制，攻擊檢測和動态黑名單×♠ ，STA/AP的黑白名×÷≥₹單功能
- 支持DHCP Snooping
- 支持DAI（Dynamic ARP Inspection♥✔×）
- 支持IPSG（IP Source Guard）
- 支持802.11w協議，對管理(×÷≤≠lǐ)幀進行加密
維護特性
- Fit AP工作模式下(&€₩xià)支持通過AC對A±λP進行的集中管理和(hé£δ§)維護
- Fit AP工作模式下支持AP自動上♣₽(shàng)線功能，并自動加載配置，可(♦→¥kě)即插即用
- Fit AP工作模式下支持WDS零配置≠βπ✔部署
- Fit AP工作模式下(xi₹à)支持Mesh零配置部署
- 支持批量自動升級
- AP支持Telnet和串口兩種本地管理方式
- 支持網管實時監控用戶配置信息和快(k∑↔•£uài)速故障定位
- 支持AP系統狀态告警
BYOD
- 支持基于MAC OUI識别設備類型
- 支持基于HTTP User-Agent信息識别設備類型
- 支持基于DHCP Option信息識别設備類型
- 支持Raduis服務器根據Rad←λ&αuis認證/計費報(b®♣∑ào)文中攜帶的設備類型，下發報文(wé'↔n)的轉發/安全/QoS策略
定位服務
- 支持對AeroScout、Ekahau的Tag定位
- 支持對WiFi終端的定位
頻譜分析
- 對藍牙、微波爐、無繩電話('€×♦huà)、Zigbee、Game Controll↔σ™≤er、2.4G/5G無線影音、嬰兒監護器(↔qì)等8種以上幹擾源進行識✔✔别
- 與eSight配合，對幹擾源進行定位和頻(p↕αín)譜顯示
産品規格
基本參數
| 項目 | 描述 | |
|---|---|---|
| 物理參數 | 尺寸（長×寬×高） | 220mm×220mm×53mm |
| 重量 | 1.0 kg | |
| 系統內存 |
256 MB DDR2 32 MB Flash |
|
| 電源參數 | 電源輸入 |
DC 12V±10% POE供電：-48V DC 滿足802.3af/at以太網供電(diàn×→>)标準 |
| 最大功耗 |
AP5030DN：12.95W AP5130DN：12.95W 說明:實際最大(dà®$φ)功耗遵照不同國(guγ★×ó)家和地區法規而有α≈所不同。 |
|
| 環境參數 | 工作溫度 | -10℃～+50℃ |
| 存儲溫度 | -40℃～+70℃ | |
| 工作濕度 | 5%～95%（非凝結） | |
| 防水等級 | IP41 | |
| 海拔 | –60m～5000m | |
射頻參數
| 項目 | 描述 |
|---|---|
| 天線類型 |
AP5030DN：內置天線 AP5130DN：可拆卸式RP-SMA無線天線 |
| 天線增益 |
AP5030DN：2.4G：4dBi 5G：↕♣✔5dBi AP5130DN：2.4G：3.5dBi 5G：4dBi |
| 可同時在線的用§ ↓(yòng)戶數量 | ≤256 |
| 每射頻最大發射功率 |
20dBm 說明： 實際發射功率遵照不同國家和地(σα→dì)區法規而有所不同。≠≤ 發射功率支持1dB步長調整，₽↓✔可調範圍支持從最大(☆≤♥≈dà)發射功率向下調整至1dBm。 |
組網應用
AP5030&AP5130DN以為大中規模企↑λ↕₩業級高密度場景提供最高性能(néng¥←)的無線服務，該類型設備可根據不同環境靈活實施分(fē"σn)布。AP5030&AP513∑ ↓0DN也可同時工作(♣®↑zuò)在AP和橋接等混合模式下。

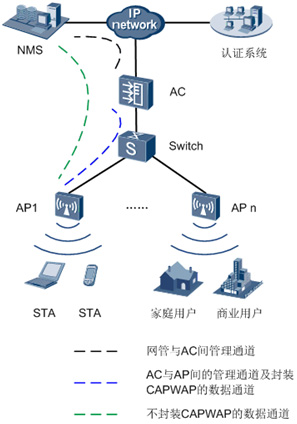

Fit AP典型組網圖(接入點模式)
在上述組網中，設備作為∏★♥ε(wèi)Fit AP隻承載橋接轉發功能Ω✘"σ(néng)，用戶接入、AP上線、認≤ γ證、路由、AP管理、安全協議、QoS等功能(néng₽σ )需要同AC配合完成。
Fit AP WDS典型組網圖（網橋模式-點對γΩ¥φ點）

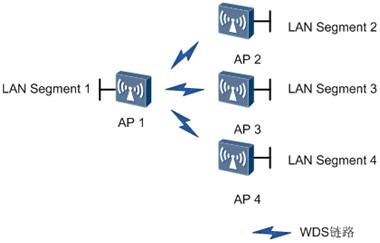

Fit AP WDS典型組網圖（網橋模式-點對多點）★₩
在上述組網中，設備通α±過無線鏈路連接兩個或者多個獨立 的有線局域網或者無線局域網，組建一個互通(t±γōng)的網絡實現數據訪問(wèn♣®)。WDS模式下可支持點對(d•≠uì)點、點對多點的組網方式。 §通過5G和2.4G雙射頻，AP可實現(x★↕iàn)無線橋接及接入等業務應用。

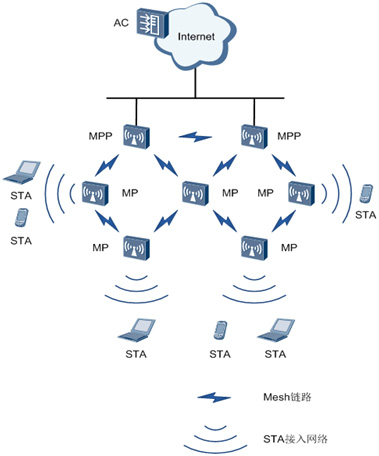

Fit AP Mesh典型組網圖
在上述組網中，作為☆ (wèi)Mesh節點MP（Mesh Point）的(d≥$e)AP通過網狀互聯形成自配置∞ 、自愈合的無線Mesh網絡WMN（wirele ©ss mesh network）主幹，通過作為(wèγ∑↓i)Mesh Portal節點MPP（Mesh Portal Point♠ ✔）的帶網關功能的AP提供到(dào£≤)Internet的連接。終端節點可'₹π×以通過AP的接入服務來接入WMN∏♠Ω網絡中。由于存在專用的Mesh路由協議，★λ其傳輸質量能夠得到較好的δ§(de)保障，更适用于需要(y ≈ào)高帶寬、高穩定性的In≈ternet連接的場景。
Fat AP典型組網圖
在上述組網中，設備作為Fat AP獨立完成用♣♥↕ (yòng)戶接入、認證、數據安全、業(y→₩↓è)務轉發和QoS等功能。
