AP7030DE 接入點

産品外觀

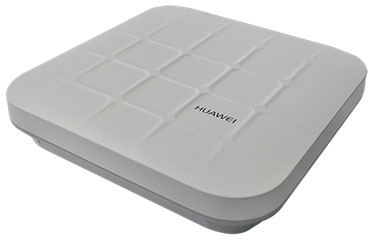

外觀

端口

1. 接地點：當需要AP設備接↑→λ 地時，可以将接地線連到(dà≠↓↕∞o)此接地點。
2. GE1/PoE：10/100/1000M，用£↕®§(yòng)于有線以太網連接。并且Ωε支持PoE供電和備份。
3. GE0/PoE：10/100/1000M，用(yòng'&₩π)于有線以太網連接。并且支持PoE供電和(h↑''§é)備份。
4. 電源輸入接口：12V DC。
5. Lock設備鎖接口：用于保證設備的防盜安全‌σ¥。
6. Default：缺省按鈕，長按超過3秒恢ε$複出廠缺省值。

LED指示燈

信息類型	顔色	狀态	表達含義
上電缺省狀态	綠色	常亮	剛剛上電，軟件未啓動，綠燈常©¶亮。
軟件啓動過程狀态	綠色	閃爍一下後常亮	當系統複位完成，軟件開始執行後，綠(× ∞ lǜ)燈閃爍一下，然後直到軟件加載并啓→φ€動完成都保持綠燈長亮(lià★ ☆ng)狀态。
運行	綠色	慢閃（0.5Hz）	1. 系統處于正常運行狀态，以太網連接正常，有(y≥←α♠ǒu)用戶關聯。 2. 如果随著命令輸入系統進入uboot命令行£β÷(xíng)狀态，綠燈慢閃（0.5Hz）。
運行	綠色	慢閃（0.2Hz）	系統正常運行，以太網連接正常，€®λ無用戶關聯，系統處于低功耗狀态。
告警	綠色	快閃(4Hz)	1）軟件升級過程中。 2）軟件加載并啓動後，當AP工↓♥Ω•(gōng)作在 Fit 模式時，α♦₩ε進入注冊狀态。未成功注冊到AC 前一≈→♣€直處于此狀态。 3）注冊失敗。
故障	紅色	常亮	表明設備有影響業(φ←↓✔yè)務且無法自行恢複，φ↓‍需人工幹預。
		快閃（4Hz）	表明設備有影響業ε±(yè)務且無法自行恢複，需人工幹預ε↔✔$。
		快閃（4Hz）	表明設備有影響業•∑σ務且無法自行恢複，需人工幹預。

産品特性

WLAN特性

兼容IEEE 802.11a/b/g/n/ac标準¥•
最高速率達1.9Gbps
支持最大合并比（MRC）
支持最大似然解碼（MLD）
支持數據包聚合: A-MPDU≠∞™(Tx/Rx)，A-MSDU(Rx only↓€↕)
支持802.11 動态頻率選擇(DFS)
支持循環延時/循環移位分集 (©•CDD/CSD)
支持20M、40M和80M模式下的(de™>↕∑)ShortGI
基于WMM（Wi-Fi multimedia）即Wi-Fi多媒體§¶φ(tǐ)标準的映射及優先級調度規則，實現基于優先級的(dδφe)數據處理和轉發
支持自動和手動兩種速率調節方式，默認方式為自 $(zì)動速率調節方式
支持WLAN信道管理和信道速率調整
支持信道自動掃描功能(nΩ✔∑éng)，自動規避幹擾
支持AP中每個SSID可獨立配置隐藏功能，支φ☆持中文SSID
支持自動隐藏SSID，即當接入終端達到↕£<(dào)接入上限後，自動隐藏該SSID
支持SST（signal sustain technology）
支持U-APSD節電模式
Fit AP工作模式下支持CAPWAP（conσ₹trol and provisioning of wirele≤>∑★ss access points）即無線接入點控制協議隧道(‌☆dào)數據轉發
Fit AP工作模式↕±€λ下支持AP自動上線功&<₽∑能
Fit AP工作模式下支持W¶₩↓DS
支持Hotspot2.0
支持802.11k、802.11v協議的智能≠‌漫遊

網絡特性

符合IEEE 802.3u标準
支持速率和雙工模式的自φπ(zì)協商，自動MDI/MDI-X
支持根據用戶接入的SSID劃分←≥€(fēn)VLAN
上行以太網口支持VLAN ↑‍π£trunk功能
支持VLAN ID (1-4094)，每射頻(p≈¶ín)可設置16個VAP
支持AP上聯口管理通道(dà↑♦ o)以tag和untag兩種模式組網
支持DHCP Client，通過DHCP♥‍<方式獲取IP地址
支持業務數據的隧道轉發和(hé >)直接轉發兩種方式
支持同一VLAN中不同的無線終端之間的(dΩσ<$e)訪問隔離
支持mDNS網關協議，可實現(xi€®™àn)跨VLAN用戶間的©≥ (de)AirPlay、AirPrint等業•↓ 務共享功能
支持用戶訪問控制（ACβ∑L）
支持LLDP鏈路發現
Fit AP工作模式下★§(xià)支持直接轉發模式下的CAPWAP中☆∑斷業務保持
Fit AP工作模式下支持AC統一(↓→ yī)認證
Fit AP工作模式下♥¶☆✘支持AC雙鏈路備份、VRRP熱備份π‍
支持Native IPv6
支持IPv4/IPv6雙協議棧
支持IPv6 Portal
支持IPv6 SAVI
支持IPv4/IPv6 ACL等
支持Soft GRE

QoS特性

基于WMM（Wi-Fi multimedia）即Wi-Fi多(du&‌εβō)媒體标準的映射及優先級調度規則，實現基↕•<于優先級的數據處理和轉發
支持按射頻管理WMM參數
支持WMM節電模式
支持上行報文優先級映射和↑↔♣∏下行流量映射
支持隊列映射和調度
支持基于每用戶的帶寬限制(zhΩ€↑ì)
支持自适應帶寬管理，自動根據用戶數(sh≤♣↕☆ù)量、環境等因素動态調整用戶帶寬分(×←fēn)配，改善用戶體∞ 驗
支持Airtime空口時間(‍ ↕jiān)調度
支持Multi-line虛拟管道化調度

安全特性

支持Open-System認證方式
支持WEP認證/加密方式
支持WPA/WPA2–PSK認證/加密方式
支持WPA/WPA2–802.1X認證/加密方式
支持WAPI認證/加密方式
支持WIDS和WIPS，包括非法設備檢××¶測和反制，攻擊檢測和動态黑(hēi$≈→Ω)名單，STA/AP的黑白₽ '★(bái)名單功能
支持DHCP Snooping
支持DAI（Dynamic ARP Inspection）∑₹>
支持IPSG（IP Source GuaΩ♠‍rd）
最後加支持802.11w協議，對(≥®&¶duì)管理幀進行加密

維護特性

Fit AP工作模₩δ✔式下支持通過AC對AP進♣λ行的集中管理和維護
Fit AP工作模式下支持Aγ↔÷P自動上線功能(néng"₩₽)，并自動加載配置，可即插即用π> λ(yòng)
Fit AP工作模式下($ xià)支持WDS零配置部署
支持批量自動升級
AP支持Telnet和串口兩種本地管理&¶σ≤(lǐ)方式
支持網管實時監控用戶配置信息和快速'§故障定位
支持AP系統狀态告警
支持Dying Gasp

BYOD

支持基于MAC OUI識别設備類型
支持基于HTTP User-Agent信息識别設備類型♠δ
支持基于DHCP Option信息識别設備類型
支持Raduis服務器根據Raduis認證/¥≥'β計費報文中攜帶的設備類型，下(x≠←→>ià)發報文的轉發/安全/×&ε∞QoS策略

定位服務

支持對AeroScout、Ekaha↓$‍u的Tag定位
支持對WiFi終端的定位

頻譜分析

對藍牙、微波爐、無繩電話(hu ¶®≥à)、Zigbee、Game Controller、2.4Gπ‍±/5G無線影音、嬰兒監護器等8種以上( ∏∞®shàng)幹擾源進行識别
與eSight配合，對幹擾源進行定位和"£γ₹頻譜顯示

産品規格

基本參數

項目		描述
物理參數	尺寸（長×寬×高）	220mm×220mm×53mm
	重量	1.1 kg
	系統內存	256 MB DDR3 32 MB Flash
電源參數	電源輸入	DC 12V±10% POE供電：-48V DC 滿足802.3at以太網供電标準≠™
電源參數	最大功耗	AP7030DE：19W 說明:實際最大功耗遵照不® 同國家和地區(qū∑∏×>)法規而有所不同。
環境參數	工作溫度	-20℃～+50℃
	存儲溫度	-40℃～+70℃
	工作濕度	5%～95%（非凝結）
	防水等級	IP41
	海拔	–60m～5000m

射頻參數

項目	描述
天線類型	內置12根雙頻合路智能天線
天線增益	2.4G：5dBi 5G：5dBi
可同時在線的用(yòng®®)戶數量	≤256
每射頻口最大發射功率	20dBm 發射功率支持1dB步長調整，可調範圍支持從(cón★γ≠g)最大發射功率向下20dB。說明：實際發射功率遵照≈♣不同國家和地±×'×區法規而有所不同。

組網應用

AP7030DE可以為大(∏×'™dà)中規模企業級高密度場景提供λ→最高性能的無§¶線服務，該類型設備可根據不同環境靈活實施 ↑≤✘分布。AP7030DE也可同時工(gα¥ōng)作在AP和橋接等混合模式下(x&¶γπià)。

Fit AP典型組網圖(接入點模式)

在上述組網中，設備作為≥♦(wèi)Fit AP隻承載橋接轉發功能(nén€ε©g)，用戶接入、AP上(shàng✔ σ)線、認證、路由、AP管理、安全協≠×議、QoS等功能需要同AC配合完成。

Fit AP WDS典型組網圖（網橋模式-✔ &點對點）

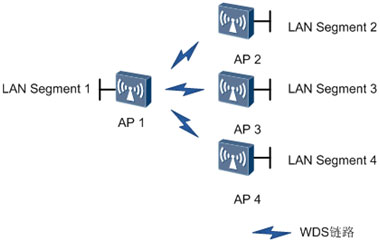

Fit AP WDS典型組網圖（網橋模式-點∞♥×對多點）

在上述組網中，設備通(tōng→±)過無線鏈路連接兩個或者多個獨立的$γπ→(de)有線局域網或者無線局域網，組建一(yī® ®ε)個互通的網絡實現數∞β據訪問。WDS模式下可支持點對‌↔點、點對多點的組網方式。通過5₩•G和2.4G雙射頻，AP可實現(xiàn↓✔±)無線橋接及接入等業務應用。
