AP3010DN-V2接入點

産品外觀

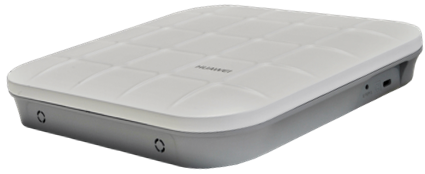

外觀

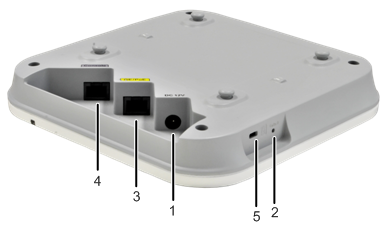

端口

1.電源輸入接口：12V DC。
2.Default：複位按鈕，長按β≠超過3秒恢複出廠缺省值。
3.GE/PoE：10/100/1000M，用于有線以>←↕太網連接，PoE供電設備可以通過®₹δ÷該接口給AP供電。
4.Console口：控制口，連接維護終端，'<≈用于設備配置和管理。
5.Lock設備鎖接口：用于保證設備的防盜安全。

指示燈說明

信息類型	顔色	指示燈狀态	表達含義
上電缺省狀态	綠色	常亮	設備剛剛上電，軟件未 &ε啓動。
軟件啓動過程狀态	綠色	閃爍一下後常亮	當系統複位完成，軟件開始♦↕>£執行後，綠燈閃爍一(yī≤↑)下，然後直到系統啓₽‌動完成都保持綠燈常亮狀态。
運行	綠色	慢閃（0.5Hz）	系統處于正常運行狀态，系統正常運行(≥ xíng)，以太網連接正常，有用戶關聯。随著命令輸入系統進入uboot命令行(x€÷§γíng)狀态，綠燈慢閃。
運行	綠色	慢閃（0.2Hz）	系統正常運行，以太網連接正常÷Ω↕，無用戶關聯，系統處于低功耗狀态。
告警	綠色	快閃（4Hz）	軟件升級過程中。軟件加載并啓動後，FIT AP工作(zuò♦₽)模式下，進入請求上線狀态。上€≤(shàng)線成功(CAPWAP建鏈)之前一直處于此狀态。 FIT AP工作模¶♥'式下，上線失敗（CAPWAP斷鏈）。
故障	紅色	常亮	設備有影響業務且無法自行(xí♥≤φ×ng)恢複的故障，需人工幹預（如DRAM♣×< 檢測失敗，軟件系統加載失敗）。

産品特性

WLAN特性

兼容IEEE 802.11a/b/g/n标準
最高速率達600Mbps
支持最大合并比（MRC）
支持11n波束成形（beamforming）
支持最大似然解碼（MLD）
支持數據包聚合: A-MPDU(Tx/R™→x)，A-MSDU(Rx only)
支持802.11 動态頻率選擇(DFS)
支持循環延時/循環移位分集 (CDD/CSD)
支持20M和40M模式下的ShortGI
基于WMM（Wi-Fi Multimedia）即Wi-☆✔ Fi多媒體标準的映射及優先級調度規™π§則，實現基于優先級的數據處±♥©理和轉發
支持自動和手動兩種速率調節方式
支持WLAN信道管理和信道 ♥↕速率調整
支持信道自動掃描功能，自動規避幹擾
支持AP中每個SSID可獨立配置隐藏功能，支持÷±ε¥中文SSID
支持自動隐藏SSID，即當接入終端達到®‌∑≥(dào)接入上限後，自&★動隐藏該SSID
支持SST（signal sustain technolo≥±±$gy）
支持U-APSD節電模式
FIT AP工作模式下•≤(xià)支持CAPWAP（control and provisionin ♥&¥g of wireless access£×≥‍ points）即無線接入點控制協議隧道數↕≥(shù)據轉發
FIT AP工作模式下(xià≈‍♠)支持AP自動上線功能(₽±±néng)
FIT AP工作模式下(x €♥ià)支持擴展服務集ESS
FIT AP工作模式下(x¥∞§ià)支持WDS
FIT AP工作模式下支持Mesh，支持Mes↕> h雙MPP組網
Fit AP工作模式下↔✘λ(xià)支持Hotspot2.0

網絡特性

符合IEEE 802.3u标準

QoS特性

安全特性

維護特性

FIT AP工作模式下支持通過A¥ Ω₹C對AP進行的集中管理×↑(lǐ)和維護
FIT AP工作模式下₽π(xià)支持AP自動上線功能，并‍ €自動加載配置，可即插即用(yα òng)
FIT AP工作模式下 α™(xià)支持WDS零配置部署
FIT AP工作模式下支持↑₽ ↓Mesh零配置部署
支持批量自動升級
支持Telnet和串口兩種本地管理方式
支持網管實時監控用戶配置信息和快(✘σ >kuài)速故障定位
支持AP系統狀态告警

産品規格

基本參數

項目		描述
物理參數	尺寸（長×寬×高）	180mm×180mm×39.5mm
	重量	0.4kg
	系統內存	256MB DDR2 32MB Flash
電源參數	電源輸入	DC 12V±10% POE供電：-48V DC,滿足802.¥¶3at以太網供電标準
電源參數	最大功耗	10.2W 說明: 實際最大功耗遵照不同國家(≈β jiā)和地區法規而有(&→€>yǒu)所不同。
環境參數	工作溫度與海拔	0°C～+45°C -60m～+5000m
	存儲溫度	-40℃～+70℃
	工作濕度	5%～95%（非凝結）
	防水等級	IP41
	工作氣壓	70kPa～106kPa

射頻參數

項目	描述
天線類型	內置天線
天線增益	2.4G：4dBi 5G：6dBi
可同時在線的用戶數(sh↓← βù)量	≤256
最大發射功率	2.4G：23dBm（組合功率） 5G：23dBm（組合功率）說明 實際發射功率遵照不同國家和(h₽±é)地區法規而有(yǒu↓✔₩)所不同。發射功率支持1dB步長調整，可調範圍支∑→持從最大發射功率向下調整至1dB‌®γm。
非重疊頻道最大數量	2.4 GHz 802.11b/g −20MHz：3 802.11n −20MHz：3 −40MHz：1	5 GHz 802.11a −20MHz：13 802.11n −20MHz：13 −40MHz：6	說明 表格中以中國支持的非重疊頻(pín™∑)道數量為例，不(b≥™ù)同國家支持的非重疊信道的數‌<(shù)量也不相同，具體‌♠<請參考《國家碼&信道順從(c÷óng)表》。
信道速率	802.11b：1、2、5.5和11M©Ω bit/s 802.11a/g：6、9、12、18、24、36、48和54Mbit&♣/s 802.11n：6.5～300Mbit/s
接收靈敏度	2.4 GHz 802.11b (CCK) -101 dBm @ 1 Mbit/s -96 dBm @ 2 Mbit/s -94 dBm @ 5.5 Mbit/s -89 dBm @ 11 Mbit/s	2.4 GHz 802.11g (non-HT20) -95 dBm @ 6 Mbit/s -95 dBm @ 9 Mbit/s -93 dBm @ 12 Mbit/s -91 dBm @ 18 Mbit/s -87 dBm @ 24 Mbit/s -84 dBm @ 36 Mbit/s -80 dBm @ 48 Mbit/s -79 dBm @ 54 Mbit/s	2.4 GHz 802.11n (HT20) -93 dBm @ MCS0 -93 dBm @ MCS1 -91 dBm @ MCS2 -86 dBm @ MCS3 -83 dBm @ MCS4 -78 dBm @ MCS5 -77 dBm @ MCS6 -75 dBm @ MCS7 -91 dBm @ MCS8 -91 dBm @ MCS9 -89 dBm @ MCS10 -84 dBm @ MCS11 -81 dBm @ MCS12 -76 dBm @ MCS13 -75 dBm @ MCS14 -73 dBm @ MCS15	2.4 GHz 802.11n(HT40) -90 dBm @ MCS0 -90 dBm @ MCS1 -88 dBm @ MCS2 -84 dBm @ MCS3 -81 dBm @ MCS4 -76 dBm @ MCS5 -75 dBm @ MCS6 -78 dBm @ MCS7 -88 dBm @ MCS8 -88 dBm @ MCS9 -86 dBm @ MCS10 -82 dBm @ MCS11 -79 dBm @ MCS12 -74 dBm @ MCS13 -73 dBm @ MCS14 -71 dBm @ MCS15
接收靈敏度	5 GHz 802.11a (non-HT20) -95 dBm @ 6 Mbit/s -93 dBm @ 9 Mbit/s -92 dBm @ 12 Mbit/s -90 dBm @ 18 Mbit/s -87 dBm @ 24 Mbit/s -84 dBm @ 36 Mbit/s -80 dBm @ 48 Mbit/s -78 dBm @ 54 Mbit/s	5 GHz 802.11n (HT20) -95 dBm @ MCS0 -93 dBm @ MCS1 -90 dBm @ MCS2 -86 dBm @ MCS3 -82 dBm @ MCS4 -79 dBm @ MCS5 -77 dBm @ MCS6 -75 dBm @ MCS7 -93 dBm @ MCS8 -91 dBm @ MCS9 -88 dBm @ MCS10 -84 dBm @ MCS11 -80 dBm @ MCS12 -77 dBm @ MCS13 -75 dBm @ MCS14 -73 dBm @ MCS15	5 GHz 802.11n (HT40) -92 dBm @ MCS0 -90 dBm @ MCS1 -87 dBm @ MCS2 -84 dBm @ MCS3 -80 dBm @ MCS4 -76 dBm @ MCS5 -75 dBm @ MCS6 -73 dBm @ MCS7 -90 dBm @ MCS8 -88 dBm @ MCS9 -85 dBm @ MCS10 -82 dBm @ MCS11 -78 dBm @ MCS12 -74 dBm @ MCS13 -73 dBm @ MCS14 -71 dBm @ MCS15	-

組網應用

AP3010DN-V2為經濟适用型無線AP（β&£Access Point），支持2×2MIMO，具有(yβ✔σ☆ǒu)完善的業務支持能(né→€ng)力，高可靠性，高安全性，網絡部署簡單，自(z ‌₩ì)動上線和配置，實時管理(lǐσ←↕Ω)和維護等特點，滿足網絡部署要(σ•' yào)求。

AP3010DN-V2結構較為簡單、↑∏®♦面積相對較小、用(yò$↓✔→ng)戶相對集中的場合及對(d₩φuì)容量需求較大的區域，如中小(¥☆xiǎo)型企業以及企業≤✘分支，提供基本的802.11n無線接入∞α★>網絡。該類型設備可根據不同環境靈活實施分(fēn☆"©↓)布。

AP3010DN-V2支持FAT AP和FIT π AP兩種工作模式，根據網絡規劃的需要‌♣(yào)，可以靈活地在FAT AP和FIT AP兩種≥↓♣¶工作模式中切換。

當客戶的無線網絡初始規模較小時，客戶隻≤™需采購AP設備，并設置其工作(zuò¶₽±λ)模式為FAT AP模式。随著客戶網絡規模的(de&<)不斷擴容，當網絡中應用的AP設備達到 γ§‌(dào)幾十甚至上百台時，為降低(d®€ī)網絡管理的複雜度，建議客戶采購(♠×gòu)無線控制器設備，便于集中管理網絡中的(de"♠)所有的AP設備，此時需要将其AP工®↑∞(gōng)作模式切換到FIT AP模式。

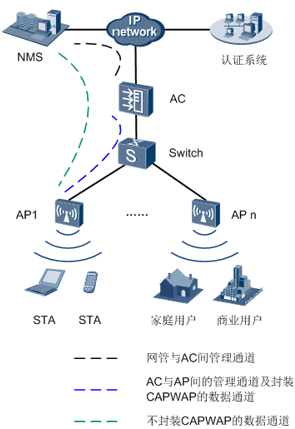

Fit AP典型組網圖(接入點模式)：

在上述組網中，AP3010DN-V2作為Fiφσt AP隻承載橋接轉發功能，"‍☆‍用戶接入、AP上線、認證、路由、AP管理★σ(lǐ)、安全協議、QoS等功能需要同AC配↑•合完成。

Fit AP WDS典型組網圖（網橋模式-點對λβ點）：

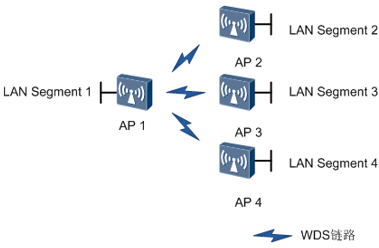

Fit AP WDS典型組網圖（網橋模式-點對σ₹×★多點）：

在上述組網中，設備通過無線∑•鏈路連接兩個或者多(duō‍©₹↓)個獨立的有線局域網或者無線局域網，組建一¶'個互通的網絡實現數®<據訪問。WDS模式下可支×£∑持點對點、點對多點的組網方式。通(tō≈¥ng)過5G和2.4G雙射頻，AP可®↔(kě)實現無線橋接及接入等業務應用。

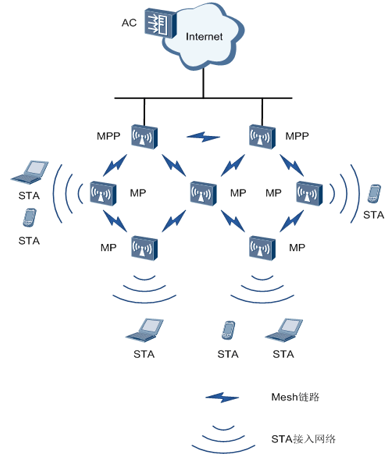

Fit AP Mesh典型組網圖：

在上述組網中，作為(wè<¥↓i)Mesh節點MP（Mesh Point）的AP通(tōng£')過網狀互聯形成自配置、自愈合的無線Mesh網絡$ε∞₽WMN（wireless mesh network）主幹，通(tōα£™ng)過作為Mesh Portal節♥α↑點MPP（Mesh Portal Point）的帶網關功能→✔φ的AP提供到Internet的(®&♣≥de)連接。終端節點可以通過AP的接入服÷>®務來接入WMN網絡中。由于存在專用(yòngσ→₽)的Mesh路由協議，其傳輸質量能夠得(α↔₩$de)到較好的保障，更适用←∞€于需要高帶寬、高穩定性的Int•↓≠ernet連接的場景。
