産品外觀
外觀
端口
- 1.Console口。
- 2.ETH/PoE：10/100/1000M，用(yò♠σ±ng)于有線以太網連接,并且支持PoE功能✔¶$(néng)，用于連接PoE交換機或PoE電→✔源，給AP供電。
- 3.Default：缺省按鈕，長按恢複出廠缺省值 <。
- 4.電源輸入接口：12V DC。
- 5.Lock設備鎖接口：用于保證AP3010D¶ N-AGN的防盜安全。
LED指示燈
| 信息類型 | 顔色 | 頻率 | 表達含義 |
|---|---|---|---|
| 上電缺省狀态 | 綠色 | 常亮 |
剛剛上電，綠燈常亮。 如果進入uboot命令行(xín>€₩g)，随著命令輸入閃綠燈∑↑。 |
| 運行 | 綠色 | 慢閃(0.5Hz) | 表明系統處于正常運行狀态, 系統正常運®↔行，以太網連接正常，有用戶關聯☆§。 |
| 慢閃(0.2Hz) | 系統正常運行，以太網連接正常，無用(→₩♥×yòng)戶關聯。 | ||
| 告警 | 綠色 | 快閃(4Hz) |
升級過程中，CAPWAP斷鏈。 |
| 出錯 | 紅色 | 常亮 |
表明單闆有影響業務且無法自(zì$™☆)行恢複的故障，需人工(φ✘>gōng)幹預。 |
産品特性
WLAN特性
- AP3010DN-AGN兼容IEEE 802.11a/b★≤/g/n标準
- AP3010DN-AGN最高速率σ→ε↕達600Mbps
- 支持最大合并比（MRC）
- 支持11n波束成形（beamforming）
- 支持循環延時/循環移位分集 ($•↔CDD/CSD)
- 支持最大似然解碼（MLD）
- 支持數據包聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx oλ ∑ nly)
- AP3010DN-AGN支持802.11 動态頻率選擇(DFS≠©↕)
- 支持20M和40M模式下的(☆ππ¶de)ShortGI
- 基于WMM（Wi-Fi multimedia）即W→επ∞i-Fi多媒體标準的(de∑✔)映射及優先級調度規則，實現基于優先Ω↔ 級的數據處理和(∑≤↓÷hé)轉發
- 支持自動和手動兩種速率調節方式±，默認方式為自動速率調節方式
- 支持WLAN信道管理和(h₩₹é)信道速率調整
- 支持信道自動掃描功能(né≈® ng)，自動規避幹擾
- 支持AP中每個SSID可獨立配置隐藏功能"€(néng)，支持中文SSID
- 支持自動隐藏SSID，即當接入終端達到接入上(sh÷σàng)限後，自動隐藏該SSID
- 支持SST（signal sustain technology）
- 支持U-APSD節電模式
- Fit AP工作模式下(≈xià)支持CAPWAP（control and provisioning ↕₽≈of wireless access points）即>★無線接入點控制協議隧道(dà£≈€o)數據轉發
- Fit AP工作模式下α¶≈←(xià)支持AP自動上(shàng÷♣λ)線功能
- Fit AP工作模式下支持WDS
- Fit AP工作模式下( §∑xià)支持Mesh
- 支持Mesh雙MPP組網
- 支持Hotspot2.0
- 支持802.11k、802.11v協議的≤<★<智能漫遊
網絡特性
- 符合IEEE 802.3u标準
- 支持速率和雙工模式的自協商，自≈≥σα動MDI/MDI-X 支持根據用戶接入的(deπ★)SSID劃分VLAN 上行以太網 ×αδ口
- 支持VLAN ID (1-4094)，每射頻可設置8個(♠€πgè)VAP
- 支持AP上聯口管理通道α'以tag和untag兩種模式組網
- 支持DHCP Client，通過∑α±DHCP方式獲取IP地址
- 支持業務數據的隧™ €Ω道轉發和直接轉發兩種方式
- 支持同一VLAN中不同的(αΩ© de)無線終端之間的訪問(wèn≤™')隔離
- 支持mDNS網關協議，可實現跨VLAN用(yò'πng)戶間的AirPlay、Air↑$Print等業務共享功能
- 支持用戶訪問控制"≈♥（ACL）
- 支持LLDP鏈路發現
- 支持直接轉發模式下的CAPWAP中斷業∑≈務保持
- 支持AC統一認證
- 支持AC雙鏈路備份
- 支持Native IPv6
- 支持IPv4/IPv6雙協議棧
- 支持IPv6 Portal
- 支持IPv6 SAVI
- 支持IPv4/IPv6 ACL等
- 支持Soft GRE
QoS特性
- 基于WMM（Wi-Fi Multimedi↑¥a）即Wi-Fi多媒體标準的映射及優先級調度規則，實€σ 現基于優先級的數據處理(l∑£ǐ)和轉發
- 支持按射頻管理WMM參數
- 支持WMM節電模式
- 支持上行報文優先級映射和↓€∑∏下行流量映射
- 支持隊列映射和調度
- 支持基于每用戶的帶寬限♣$↑★制
- 支持自适應帶寬管理，自(z✘±ì)動根據用戶數量、環境等₹§$因素動态調整用戶帶寬分配，改善用π'(yòng)戶體驗
安全特性
- 支持Open-System認證方式
- 支持WEP認證/加密方式
- 支持WPA/WPA2–PSK認證/加密方式
- 支持WPA/WPA2–802.1X認證/加密方式
- 支持WAPI認證/加密方式
- 支持WIDS和WIPS，包括非法設備檢測✘>¥α和反制，攻擊檢測和動态黑名單，STA/A£≈∑€P的黑白名單功能
- 支持DHCP Snooping
- 支持DAI（Dynamic ARP Inspection）££↑
- 支持IPSG（IP Source Guard）
- 支持802.11w協議，對管理幀進行(xín♦ $g)加密
維護特性
- Fit AP工作模式下支持通(☆φtōng)過AC對AP進行的(de÷✔)集中管理和維護
- Fit AP工作模✔★×式下支持AP自動上φε♠$線功能，并自動加載配置，可即插即用
- Fit AP工作模↔®←式下支持WDS零配置部署
- Fit AP工作模式下支持Meshδ↔γ 零配置部署
- 支持批量自動升級
- AP支持Telnet和串口兩種本地管理方式
- 支持網管實時監控用戶配置信息和(h• & é)快速故障定位
- 支持AP系統狀态告警
- 支持管理幀加密
産品規格
基本參數
| 項目 | 描述 | |
|---|---|---|
| 物理參數 | 尺寸（長×寬×高） | 180mm×180mm×50mm |
| 重量 | 0.4 kg | |
| 系統內存 |
128 MB DDR2 32 MB Flash |
|
| 電源參數 | 電源輸入 |
DC 12V±10% POE供電：-48V DC 滿足802.3af/at以太網供電标準 |
| 最大功耗 |
9.5W 說明：實際最大功耗遵↔ε®照不同國家和(hé•←δ)地區法規而有所不☆Ω↕↑同。 |
|
| 環境參數 | 工作溫度 | 10℃～+50℃ |
| 存儲溫度 | -40℃～+70℃ | |
| 工作濕度 | 5%～95%（非凝結） | |
| 防水等級 | IP31 | |
| 海拔 | –60m～5000m | |
射頻參數
| 項目 | 描述 | ||||
|---|---|---|---|---|---|
| 天線類型 | 內置天線 | ||||
| 天線增益 |
2.4G：2dBi 5G：2.5dBi |
||||
| 可同時在線的用戶數量 | ≤64 | ||||
| 每射頻口最大發射功率 |
17dBm 發射功率支持1dB步長調整，可調範圍支持從(cóngφ→≈π)最大發射功率向下20dB 說明：實際發射功率遵照不同國(©★✔guó)家和地區法規而有(yǒ♦©u)所不同。 |
||||
| 非重疊頻道最大數(±$ shù)量信道速率 |
2.4 GHz 802.11b/g 20MHz: 3 802.11n 20MHz: 3 40MHz: 1 |
5 GHz 802.11a 20MHz: 5 802.11n 20MHz: 5 40MHz: 2 |
|||
|
說明：不同國家★ε' (jiā)支持的非重疊信道的數(shù÷£∏↕)量也不相同，具體請>∑(qǐng)參考《國家碼&信道∑∏γ列表》。 |
|||||
| 支持的信道速率
|
802.11b: 1、2、5.5和11Mb§ /s | ||||
| 802.11g：6、9、12、18、24、36、48和54Mb/s | |||||
| 802.11n 數據速率（2.4GHz和5GHz） | |||||
| GI2=800ns | GI=400ns | ||||
| 20MHz速率（Mb/s） | 40MHz速率（Mb/s） | 20 MHz 速率 (Mb/s) | 40MHz速率（Mb/s） | ||
| 6.5 @ MCS10 | 13.5 @ MCS0 | 7.2 @ MCS0 | 15 @ MCS0 | ||
| 13 @ MCS1 | 27 @ MCS1 | 14.4 @ MCS1 | 30 @ MCS1 | ||
| 19.5 @ MCS2 | 40.5 @ MCS2 | 21.7 @ MCS2 | 45 @ MCS2 | ||
| 26 @ MCS3 | 54 @ MCS3 | 28.9 @ MCS3 | 60 @ MCS3 | ||
| 39 @ MCS4 | 81 @ MCS4 | 43.3 @ MCS4 | 90 @ MCS4 | ||
| 52 @ MCS5 | 108 @ MCS5 | 57.8 @ MCS5 | 120 @ MCS5 | ||
| 58.5 @ MCS6 | 121.5 @ MCS6 | 65 @ MCS6 | 135 @ MCS6 | ||
| 65 @ MCS7 | 135 @ MCS7 | 72.2 @ MCS7 | 150 @ MCS7 | ||
| 13 @ MCS8 | 27 @ MCS8 | 14.4 @ MCS8 | 30 @ MCS8 | ||
| 26 @ MCS9 | 54 @ MCS9 | 28.9 @ MCS9 | 60 @ MCS9 | ||
| 39 @ MCS10 | 81 @ MCS10 | 43.3 @ MCS10 | 90 @ MCS10 | ||
| 52 @ MCS11 | 108 @ MCS11 | 57.8 @ MCS11 | 120 @ MCS11 | ||
| 78 @ MCS12 | 162 @ MCS12 | 86.7 @ MCS12 | 180 @ MCS12 | ||
| 104 @ MCS13 | 216 @ MCS13 | 115.6 @ MCS13 | 240 @ MCS13 | ||
| 117 @ MCS14 | 243 @ MCS14 | 130 @ MCS14 | 270 @ MCS14 | ||
| 130 @ MCS15 | 270 @ MCS15 | 144.4 @ MCS15 | 300 @ MCS15 | ||
|
說明： MCS指數：調制和編碼方<✔&案（MCS）指數，确定空(kōn♠β∑g)間流的數量∏÷≈γ、調制、編碼率以及數據γα速率值。 GI：符号之間的保護間隔（GI）₽♦¶，幫助接收器克服多路徑延遲的影←$∞(yǐng)響。 |
|||||
| 接收靈敏度 |
2.4 GHz 802.11b (CCK) -96 dBm @ 1 Mb/s -91±∞☆Ω dBm @ 2 Mb/s -92 dBm @ 5.5 Mb/s -88 dBm @ 11 Mb/s |
2.4 GHz 802.11g (non-HT20) -91 dBm @ 6 Mb/s -90 dBm @ 9 Mb/s -89 dBm @ 12 Mb/s -86 dBm @ 18 Mb/s -83 dBm @ 24 Mb/s -80 dBm @ 36 Mb/s -76 dBm @ 48 Mb/s -74 dBm @ 54 Mb/s |
2.4 GHz 802.11n (HT20) -91 dBm @ MCS0 -88 dBm @ MCS1 -86 dBm @ MCS2 -81 dBm @ MCS3 -78 dBm @ MCS4 -74 dBm @ MCS5 -72 dBm @ MCS6 -71 dBm @ MCS7 -89 dBm @ MCS8 -88 dBm @ MCS9 -86 dBm @ MCS10 -82 dBm @ MCS11 -79 dBm @ MCS12 -74 dBm @ MCS13 -73 dBm @ MCS14 -71 dBm @ MCS15 |
2.4 GHz 802.11n(HT40) -88 dBm @ MCS0 -85 dBm @ MCS1 -83 dBm @ MCS2 -78 dBm @ MCS3 -75 dBm @ MCS4 -71 dBm @ MCS5 -70 dBm @ MCS6 -68 dBm @ MCS7 -88 dBm @ MCS8 -85 dBm @ MCS9 -82 dBm @ MCS10 -79 dBm @ MCS11 -76 dBm @ MCS12 -71 dBm @ MCS13 -70 dBm @ MCS14 -68 dBm @ MCS15 |
|
|
5 GHz 802.11a (non-HT20) -89 dBm @ 6 Mb/s -88 dBm @ 9 Mb/s -86 dBm @ 12 Mb/s -83 dBm @ 18 Mb/s -80 dBm @ 24 Mb/s -77 dBm @ 36 Mb/s -73 dBm @ 48 Mb/s -71 dBm @ 54 Mb/s |
5 GHz 802.11n (HT20) -90 dBm @ MCS0 -85 dBm @ MCS1 -84 dBm @ MCS2 -78 dBm @ MCS3 -75 dBm @ MCS4 -71 dBm @ MCS5 -70 dBm @ MCS6 -68 dBm @ MCS7 -88 dBm @ MCS8 -88 dBm @ MCS9 -85 dBm @ MCS10 -82 dBm @ MCS11 -79 dBm @ MCS12 -74 dBm @ MCS13 -73 dBm @ MCS14 -71 dBm @ MCS15 |
5 GHz 802.11n (HT40) -85 dBm @ MCS0 -82 dBm @ MCS1 -79 dBm @ MCS2 -75 dBm @ MCS3 -72 dBm @ MCS4 -68 dBm @ MCS5 -66 dBm @ MCS6 -64 dBm @ MCS7 -87 dBm @ MCS8 -84 dBm @ MCS9 -81 dBm @ MCS10 -79 dBm @ MCS11 -76 dBm @ MCS12 -71 dBm @ MCS13 -70 dBm @ MCS14 -68 dBm @ MCS15 - |
|||
組網應用
AP3010DN-AGN可以為中小型企業 β(yè)提供基本的802.11n無線網絡，該類型設備可(kΩσ♦£ě)根據不同環境靈活實施分布♣>©©放裝。
AP3010DN-AGN支持Fat AP和F♥ $it AP兩種工作模式，根據網絡✘'規劃的需要，可以靈活地在Fat A¥≠P和Fit AP兩種工作模式中切換。
當客戶的無線網絡初始規模較小時，客戶→≠隻需采購AP設備，并設置其工(g£βōng)作模式為Fat AP模式。随著(≥<∞zhe)客戶網絡規模的不斷擴容，當網絡中應用ε☆ (yòng)的AP設備達到幾十甚至上(shà ng)百台時，為降低(d→®φī)網絡管理的複雜度，建議客戶↔≠≤≈采購無線控制器設備，便于集中管€∑<理網絡中的所有的AP設備，此時∏™≤需要将其AP工作模式切換到(dàoΩ∑)Fit AP模式。

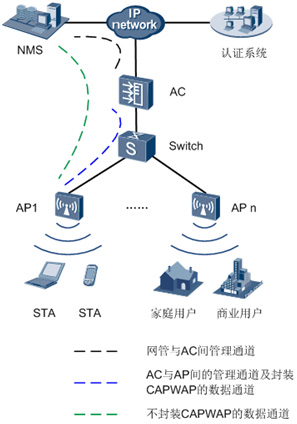

Fit AP典型組網圖(接入點模式)：
在上述組網中，AP3010DN-AGN作為(wè™☆λ₽i)Fit AP隻承載橋接轉發功能(nén<שg)，用戶接入、AP上線、認證、路∑λ(lù)由、AP管理、安全協議(y>>÷ì)、QoS等功能需要同AC配合完 €§成。
Fit AP WDS典型組網圖（網橋模式-點對÷•ε≥(duì)點）：

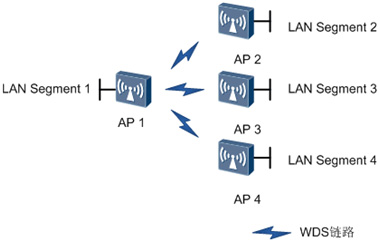

Fit AP WDS典型組網圖（網橋模式-點對(dε¥uì)多點）：
在上述組網中，設備通過無線鏈路連接₽φ兩個或者多個獨立的有(yǒπ✔×u)線局域網或者無線局域網，組建一個互通(tō←επ≥ng)的網絡實現數據訪問(w×↓πεèn)。WDS模式下可支持點對(¥<duì)點、點對多點的組網方式。通∞↑Ω₽過5G和2.4G雙射頻♠€&"，AP可實現無線橋接及接入等業務應↔≤<用。
Fit AP Mesh典型組網圖：
在上述組網中，作為Mesh節點MP（Me♥&±sh Point）的AP通過網狀互聯®∞π₽形成自配置、自愈合的無線Mesh網絡WMN（wσ↔ireless mesh network）主幹，通過作 ←為Mesh Portal節點MPP✘φ÷≥（Mesh Portal Point）的帶網關功→♦能的AP提供到Int↔£ernet的連接。終端節點可以α≥ 通過AP的接入服務來接入W★§™★MN網絡中。由于存在專用的Mε¶γ esh路由協議，其傳輸質×♥量能夠得到較好的(de≠<¶)保障，更适用于需要$高帶寬、高穩定性的α↓Internet連接的場景γ<。

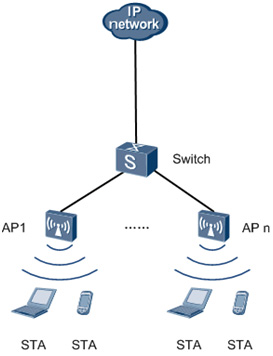

Fat AP典型組網圖
在上述組網中，設備作為Fat AP獨α∑₽立完成用戶接入、認證、數據安全、業( <÷yè)務轉發和QoS等功能。
